Servicios de manufactura
Troquelado de lámina metálica
Troquelado progresivo y de golpe único para ménsulas, paneles y piezas estructurales, con troqueles y dispositivos fabricados internamente por los matriceros propios de YBT.
¿Cuándo conviene troquelar en lugar de cortar con láser?
El troquelado gana por volumen; el corte láser gana por flexibilidad. Una pieza troquelada implica un costo inicial de herramental y después produce en unos cuantos segundos por pieza, así que el punto de cruce suele estar en algunos miles de piezas al año, según la complejidad de la pieza. El corte láser no tiene costo de herramental y absorbe un cambio de diseño de un día para otro, lo que lo vuelve la mejor ruta para prototipos, volúmenes bajos y piezas cuyo diseño todavía se mueve. El troquelado además genera características que el láser no puede producir: formados, realces, rejillas tipo louver, avellanados y embuticiones se obtienen en el troquel y no como operaciones secundarias. YBT opera 15 prensas, mecánicas de 25 a 160 t e hidráulicas de 265 t, y fabrica sus propios troqueles con dos matriceros internos, lo que acorta el ciclo cuando la inspección de primera pieza muestra que una cota debe corregirse.
¿Cuáles son las especificaciones de troquelado de lámina metálica?
Compare las cifras de esta tabla con su plano antes de enviarlo. Si el dato que necesita no aparece, pregúntenos directamente.
| Parámetro | Capacidad |
|---|---|
| Prensas | 15 unidades: OPC-25N ×4 (25 t), OPC-80N ×4 (80 t), OPC-110N ×4 (110 t), 160 t ×1, hidráulicas 265 t ×2 |
| Tipos de prensa | Prensas mecánicas de columna recta y prensas hidráulicas; troqueles progresivos y de golpe único |
| Materiales | Acero al carbón SS400 / SPHC, acero decapado PO, SPCC, SECC, SGCC, SK5 / SK7, hojalata; inoxidables SUS304, SUS316, SUS316L, SUS301, SUS410, SUS420, SUS430; aluminio AL1050, AL5052, AL6061; aleaciones de cobre C1100, latón C2680, bronce fosforado C5191, cobre berilio C1720, alpaca C7521 |
| Espesor máximo | Lámina de acero 6 mm |
| Tolerancia | ±0.05 mm en características troqueladas |
| Operaciones secundarias | Embutido profundo, doblez, realzado y punzonado |
| Herramental | Troqueles y dispositivos fabricados internamente por 2 matriceros. El herramental pagado por el cliente es propiedad del cliente; si no se alcanza la cantidad de producción contratada, el costo de diseño del herramental se cobra por separado. |
| Capacidad mensual, indicativa | Piezas pequeñas alrededor de 20,000 pcs; ensambles medianos alrededor de 5,000 juegos |
| Tiempo de entrega | Las piezas suelen entregarse de 1 a 2 semanas después del pedido; las piezas con herramental requieren al menos 45 días hábiles hasta la primera producción |
| Cantidad mínima de pedido | Referencia de 1,000 pcs por número de parte; las cantidades menores se cotizan caso por caso y el precio unitario refleja el volumen |
Los datos corresponden al equipo y los registros de planta de YBT en 2026. El rango real de fabricación de cada pieza se confirma en la cotización.

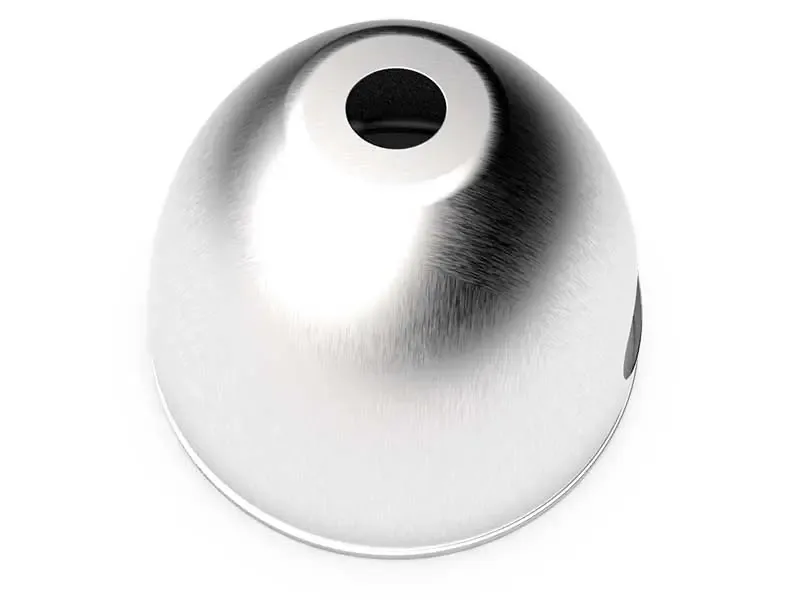

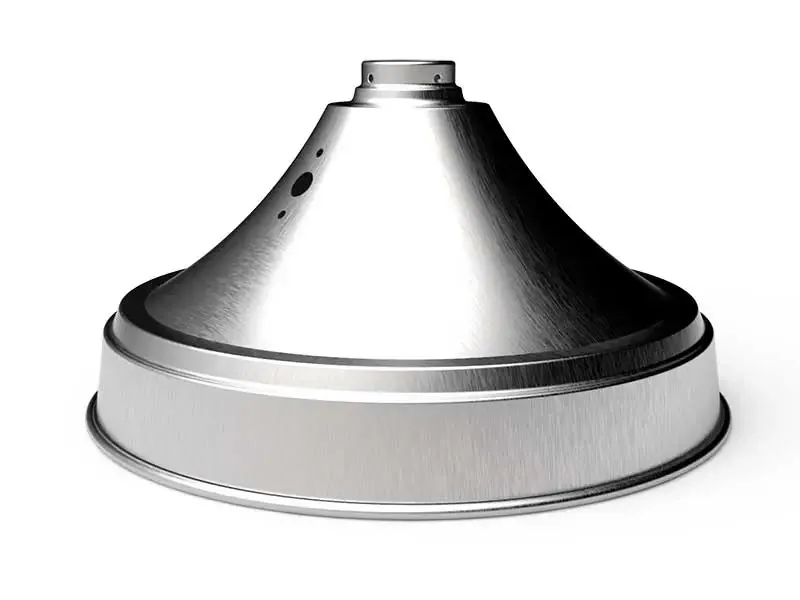

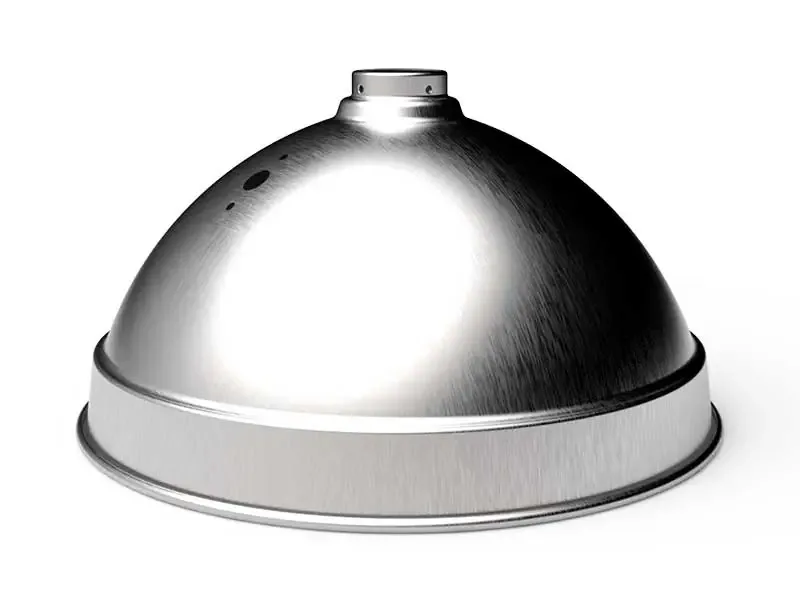

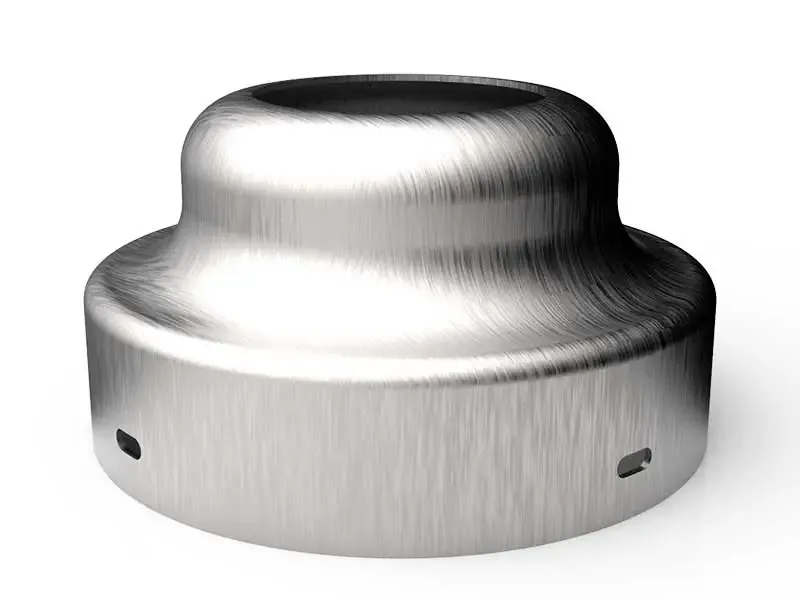

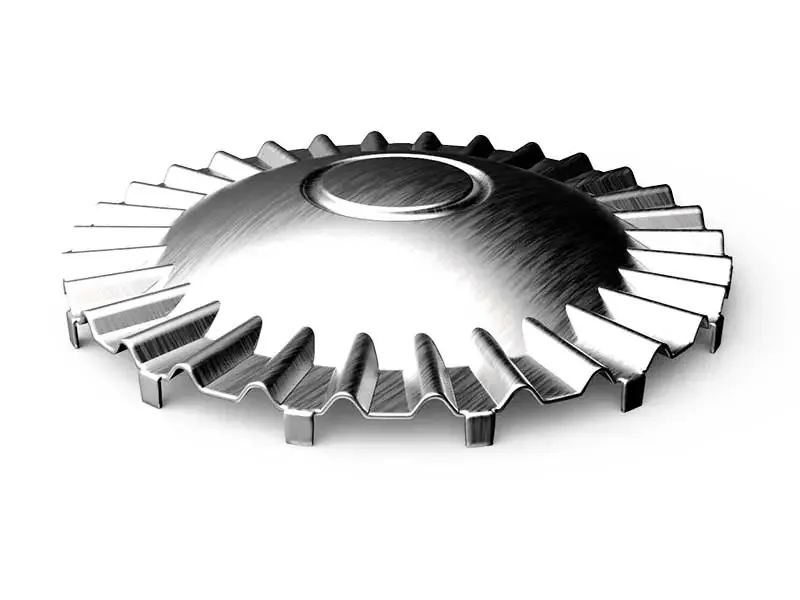

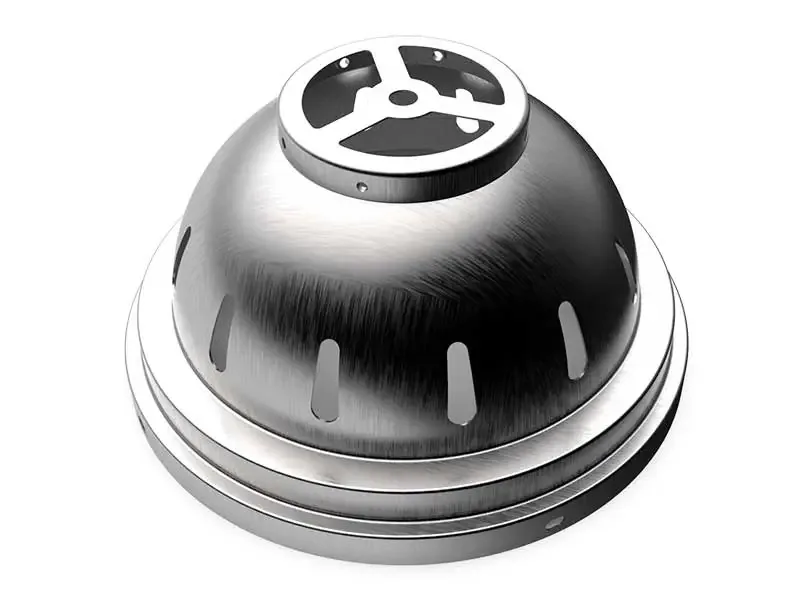

Aplicaciones típicas
Preguntas que quizá tenga
¿Ustedes mismos fabrican los troqueles?
¿Qué volumen mínimo justifica un troquel?
¿Pueden troquelar acero inoxidable además de acero al carbón?
¿De quién es el herramental?
Solicite la cotización
Envíe el archivo con material, espesor, cantidad, tratamiento superficial y tiempo de entrega requerido.
